NAS v2

Admin système Linux Docker Raspberry Pi En cours

Après avoir fait la version 1 du NAS sur un vieil ordinateur, j'ai choisi d'investir une bonne partie de mes économies dans une version plus poussée. L'objectif : un serveur compact, silencieux et joli, capable de stocker mes documents de manière sécurisée et d'héberger plusieurs services.

Ce que j'ai appris

Administration d'un serveur Linux en production, Docker et Docker Compose, configuration d'un NAS avec OpenMediaVault, mise en place du RAID, protocoles réseau , gestion d'un système de fichiers.

Hardware

Après m'être renseigné sur ce qui existait pour un budget comme le mien, j'ai choisi de partir sur un Raspberry Pi 5. Comme le Pi n'a pas d'entrée SATA native et que je voulais brancher plusieurs disques durs pour mettre en place le RAID, je l'ai couplé avec un Radxa Penta SATA HAT : une carte d'extension qui se pose directement sur le Pi et permet de brancher jusqu'à 4 disques en SATA, en alimentant à la fois les disques et le Pi depuis une seule prise.

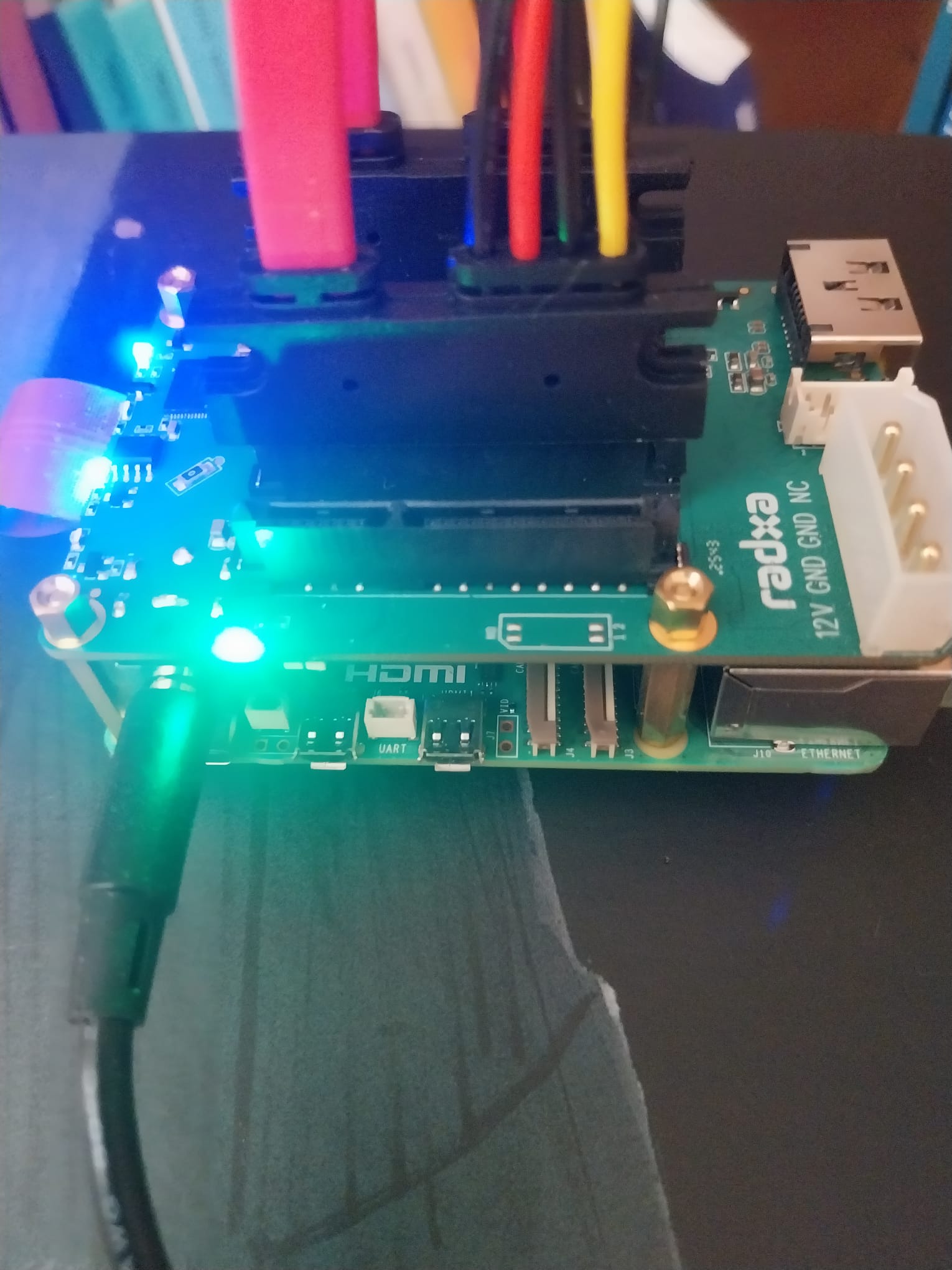

Raspberry Pi 5 avec le Radxa Penta SATA HAT — Raspberry Pi 5 + Radxa Penta SATA HAT

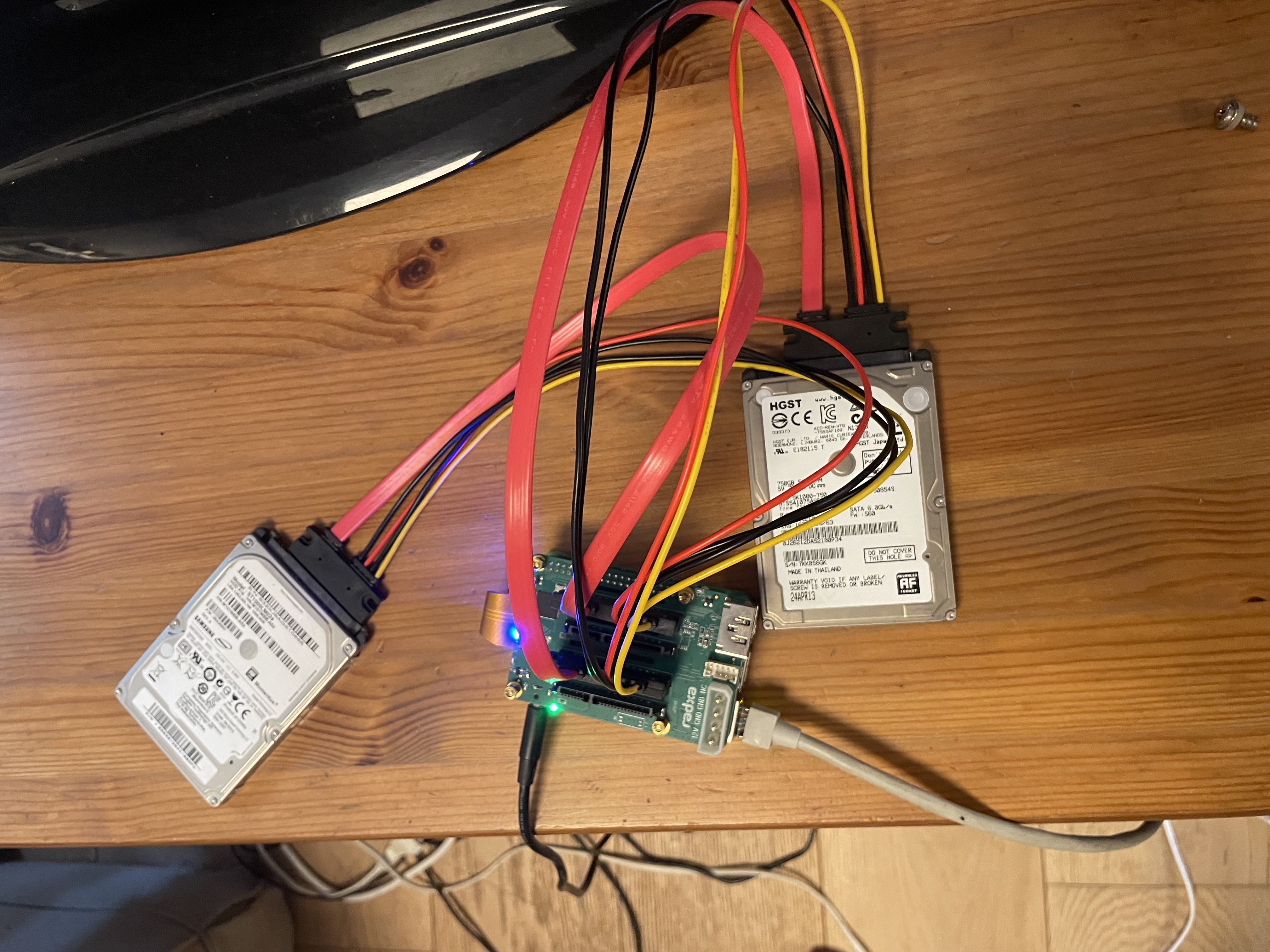

Disques durs branchés au Radxa Penta SATA HAT — Les deux disques branchés au HAT

⚠ Le port PCIe externe du Pi 5 est désactivé par défaut. Le HAT n'était donc pas détecté au démarrage. Il a fallu l'activer manuellement dans le fichier config.txt avec dtparam=pciex1.

Pour que le NAS soit compact et accepté dans ma maison, j'ai imprimé un boîtier en PETG : un filament résistant à la chaleur, indispensable pour un appareil qui tourne 24h/24.

Composant	Spécification	Utilité	Prix
Raspberry Pi 5	2 Go RAM	Cerveau du serveur	80€
Radxa Penta SATA HAT	4 ports SATA, jack, molex	Connecter les disques, gérer l'alimentation	90€
Câbles SATA	Mâle-mâle	Relier les disques au HAT	10€
Carte microSD	32 Go	Faire tourner l'OS	15€
Disque dur 1	HDD 750 Go	Stockage des données	Récupéré (gratuit)
Disque dur 2	HDD 1 To	Stockage des données	Récupéré (gratuit)
Ventilateur	Connecteur molex	Refroidir le boîtier	12€
Boîtier	Imprimé en PETG	Contenir et protéger le NAS	~30€
Total			~237€

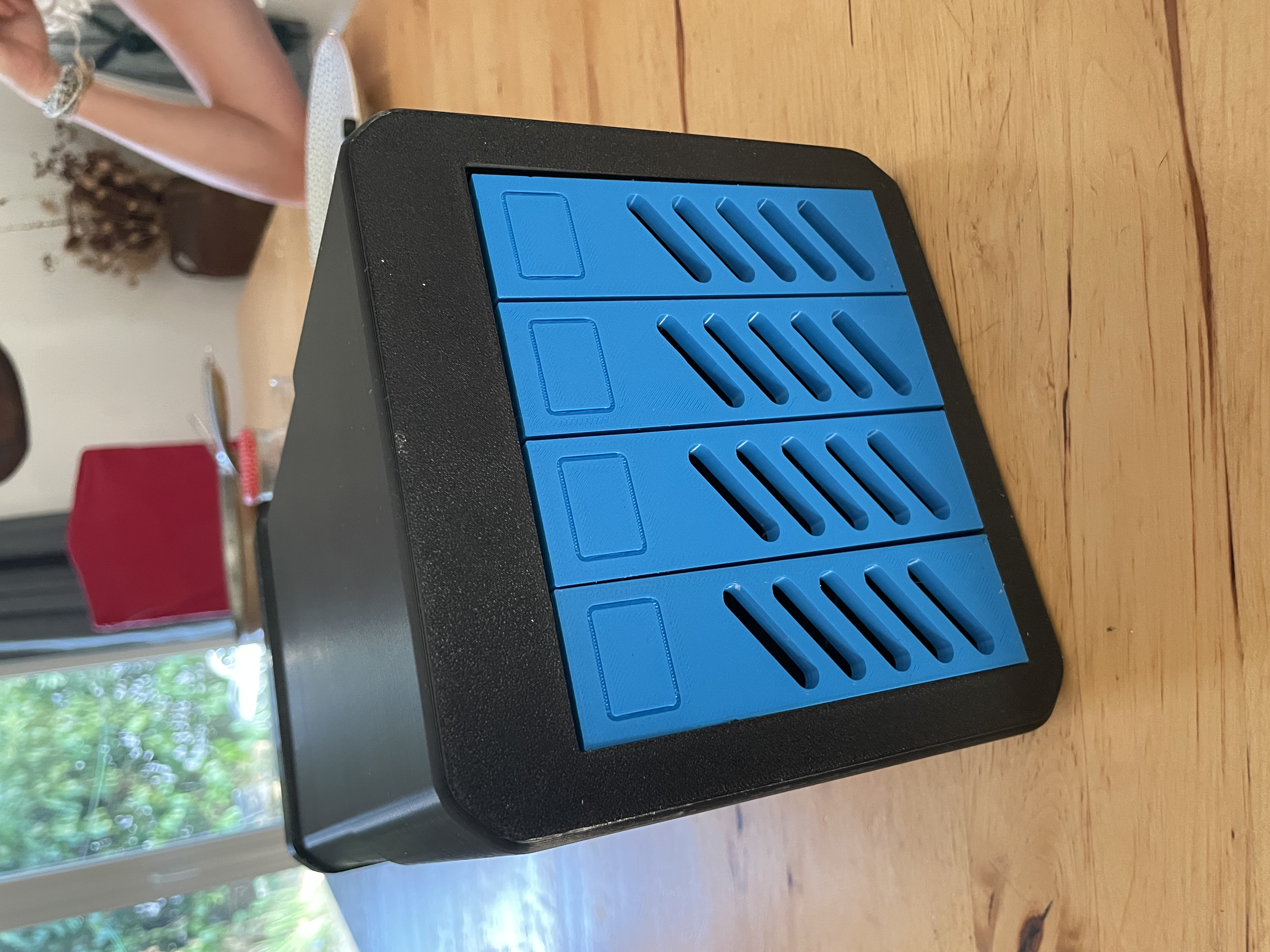

Boîtier NAS imprimé en PETG, vu de face — Le boîtier imprimé, fermé

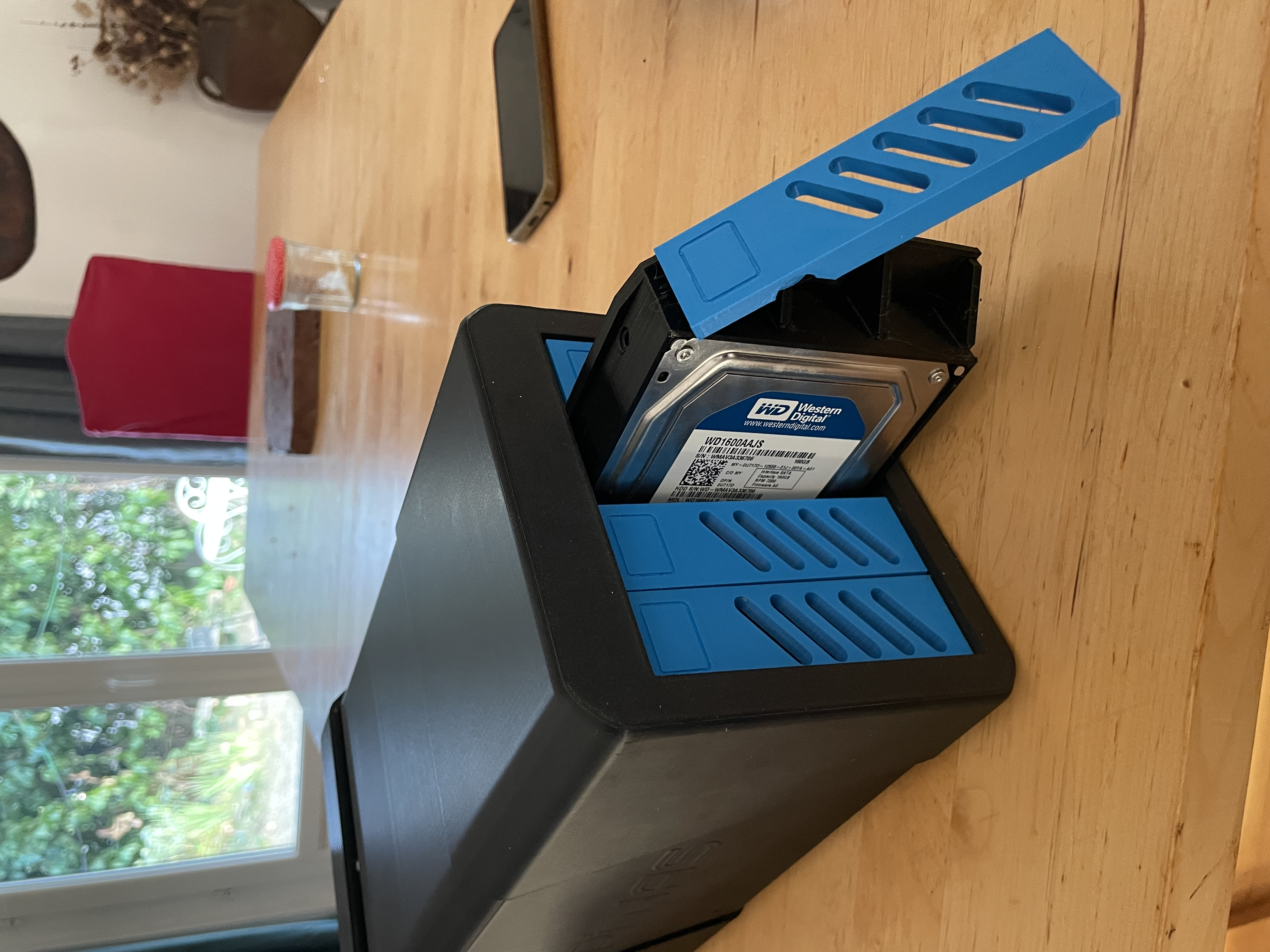

Boîtier NAS ouvert avec un disque dur — Un tiroir ouvert avec un disque installé

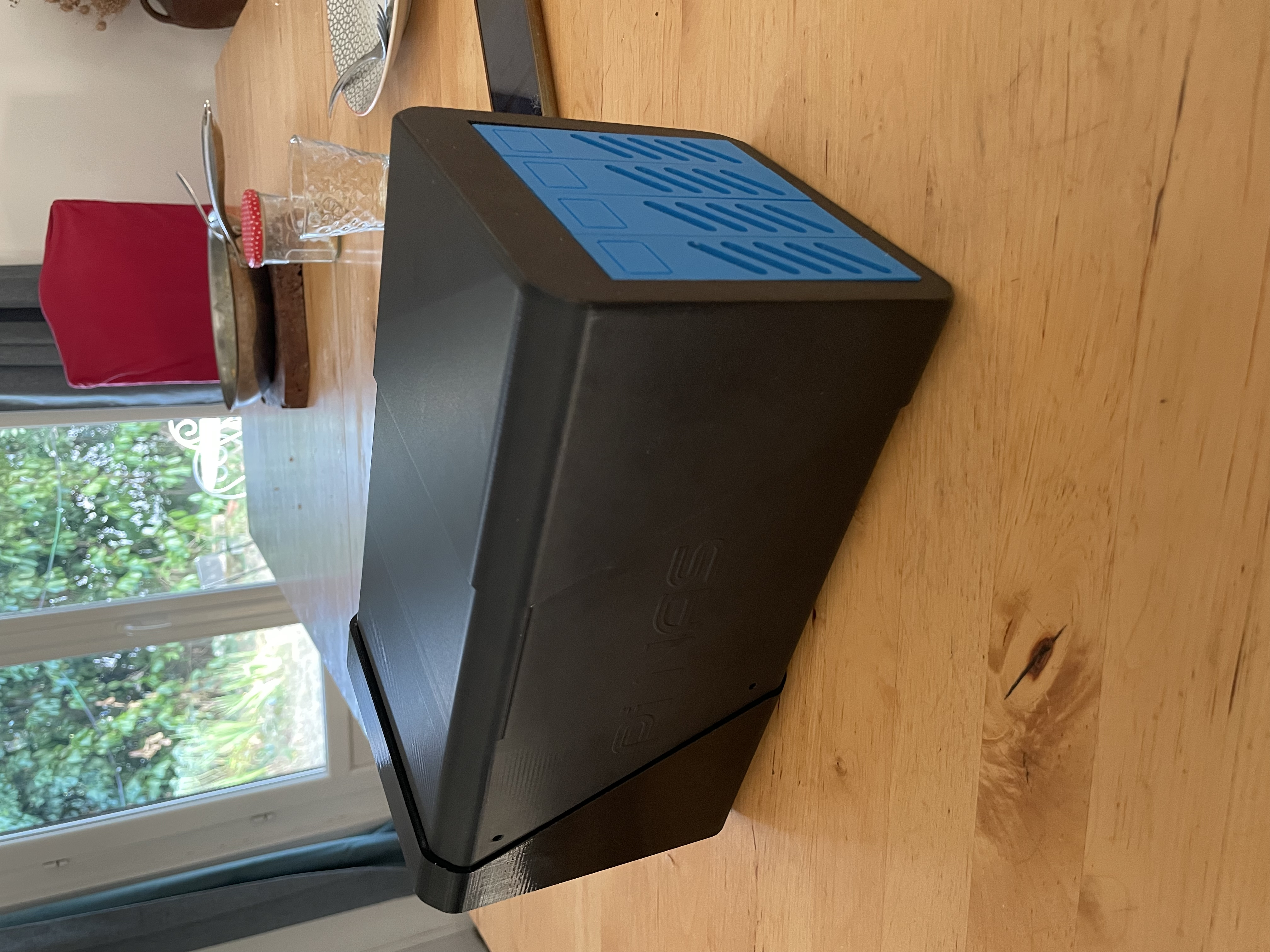

Boîtier NAS vu de profil, avec le texte Pi NAS gravé — Vue de profil du boîtier

Software

En installant les différents services, j'ai pu approfondir ma maîtrise de Docker et découvrir l'écosystème autour du self-hosting.

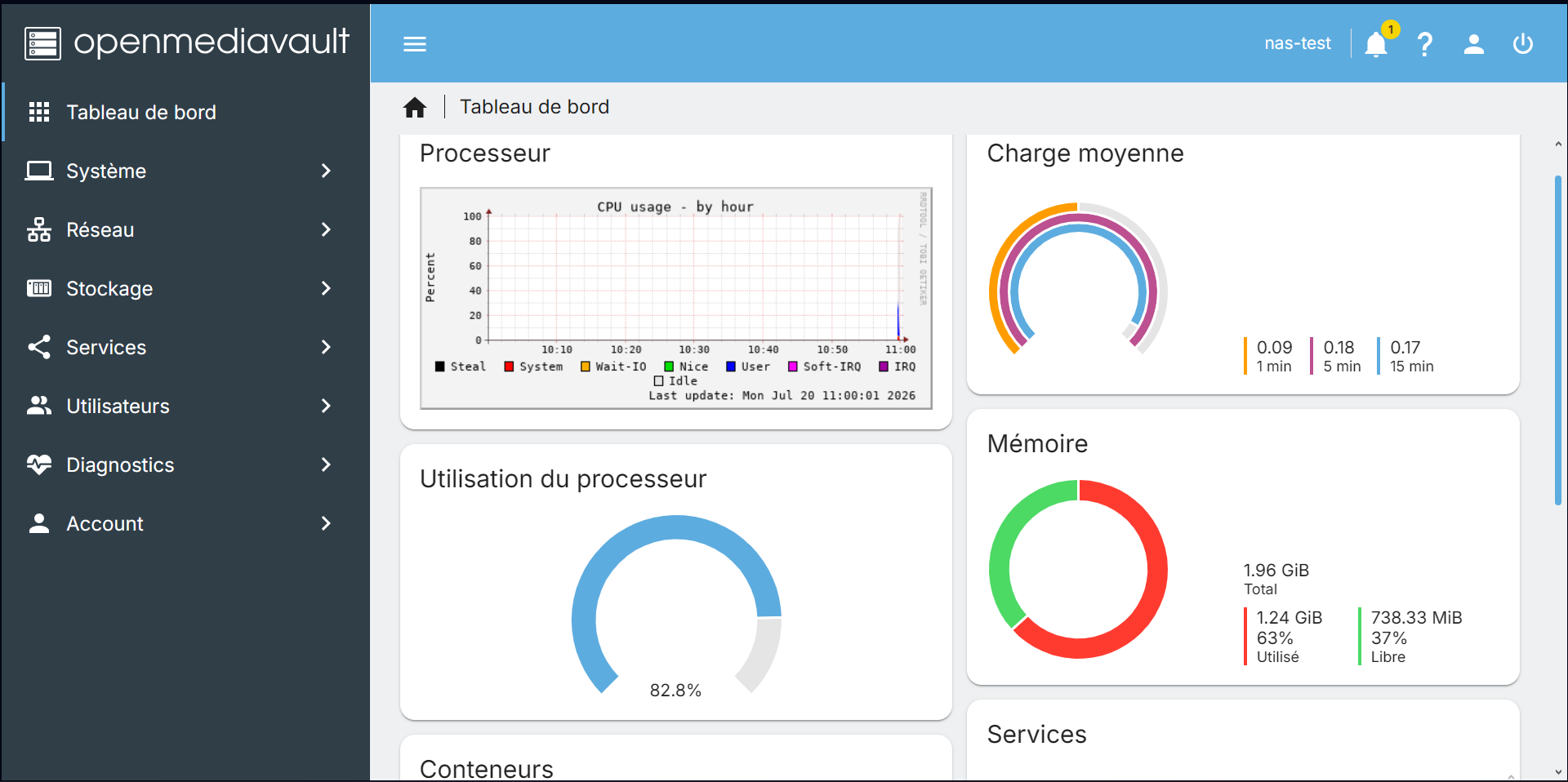

OpenMediaVault (OMV)

J'ai installé Raspberry Pi OS Lite comme système de base : une version allégée de Linux optimisée pour le Raspberry Pi. Par-dessus, j'ai installé OpenMediaVault qui me permet de gérer entièrement mon serveur via une interface web, tout en conservant la possibilité d'administrer le système en ligne de commande via SSH.

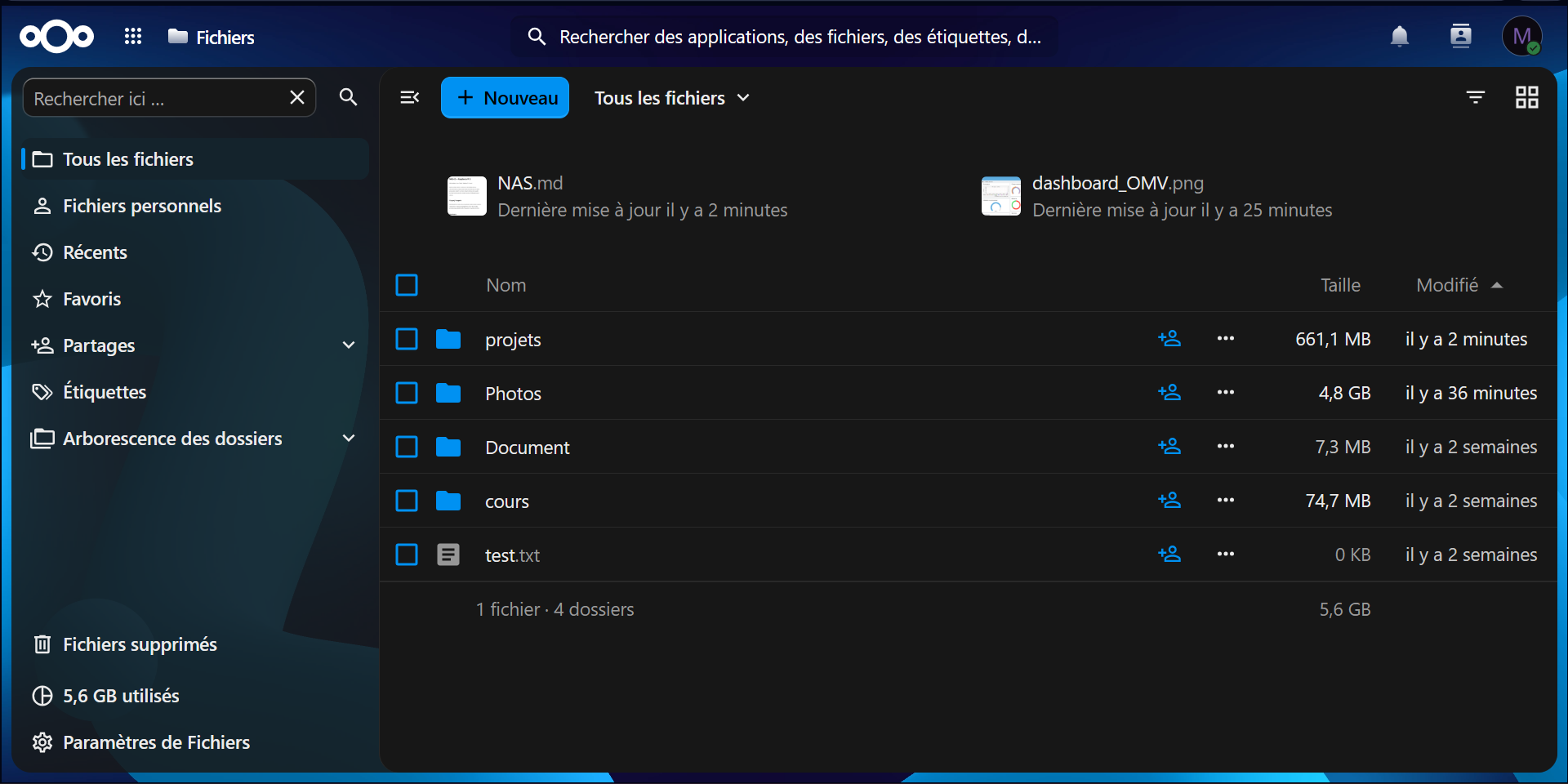

Nextcloud

Nextcloud me permet d'héberger moi-même mes fichiers et de les synchroniser entre tous mes appareils. J'ai mis en place un RAID 1 entre mes deux disques durs : les deux disques contiennent les mêmes données en permanence. Si l'un lâche, les données ne sont pas perdues.

Concrètement, je l'utilise comme un OneDrive personnel : un dossier synchronisé sur tous mes ordinateurs, avec une application mobile pour accéder à mes fichiers depuis n'importe où.

Tailscale

Service qui me permet de me connecter à mon réseau local depuis n'importe où. Contrairement à l'ouverture de ports classique, Tailscale n'expose pas le serveur sur internet : il crée un tunnel chiffré entre mes appareils. J'accède ainsi à tous les services du NAS depuis l'autre bout du monde, comme si j'étais chez moi.

Jellyfin

Un Netflix personnel. Je stocke mes films sur le NAS et Jellyfin les rend accessibles depuis n'importe quel appareil du réseau avec une interface soignée.
